排煙ダンパーの取り換え工事を行いました

今回は大阪市内にあるビルの排煙ダンパーを取り換え工事を行いました。

使われていたものは30年ほど前の機器で、メーカー自体が存在しないという状況。
機器を替えたいがサイズや規格の問題で代替え機の選定に困っていました。

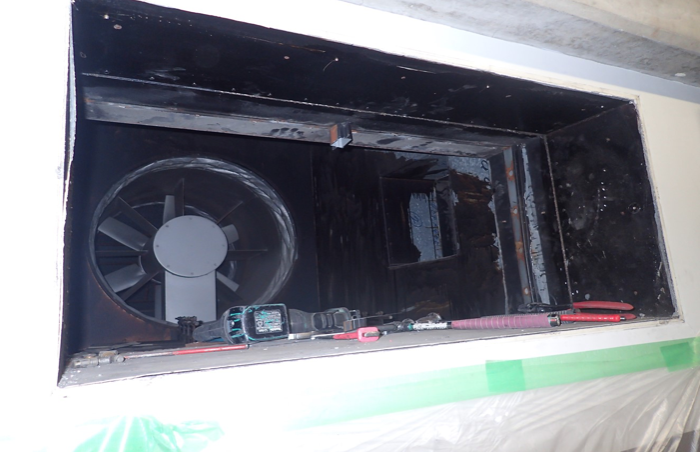

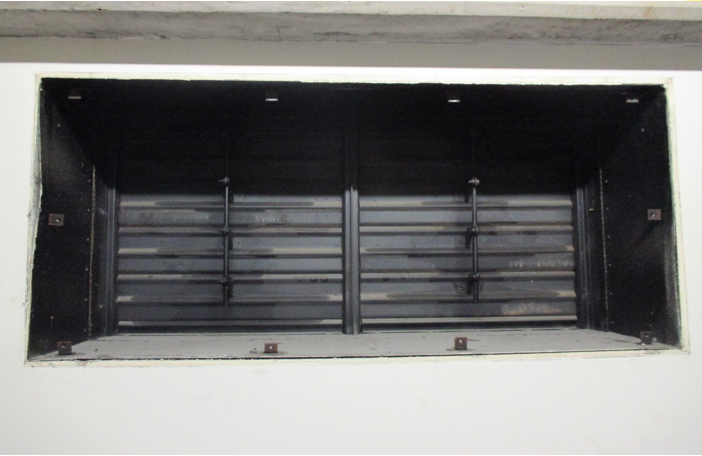

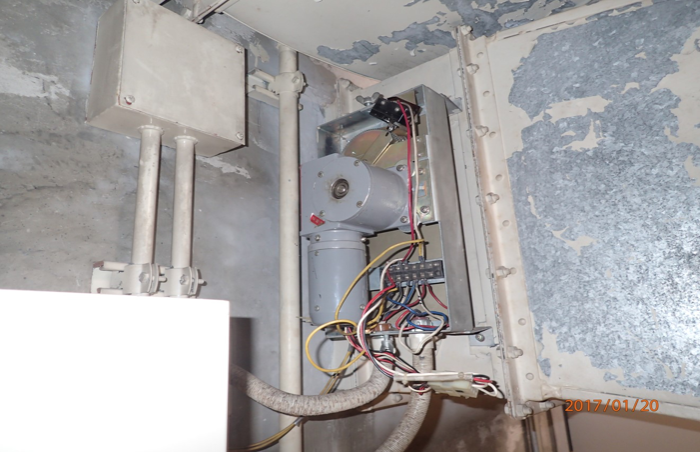

取り替え前の排煙ダンパーの吸込側はこんな感じでした。

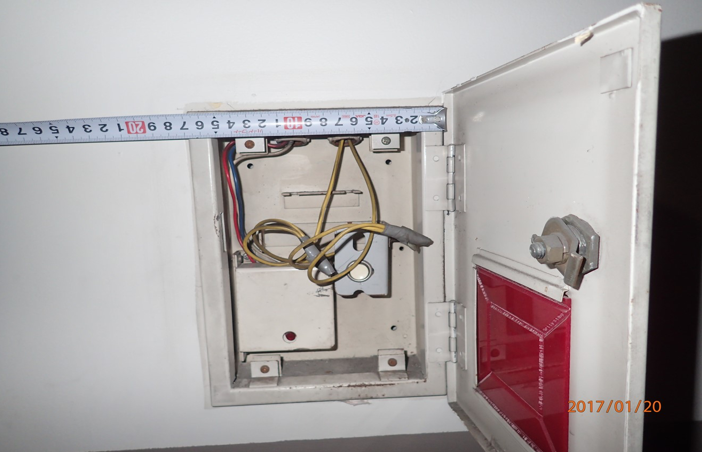

取り替え前の起動用スイッチはボタンの構造が判りづらかったので、起動用スイッチも取り替えることにしました。

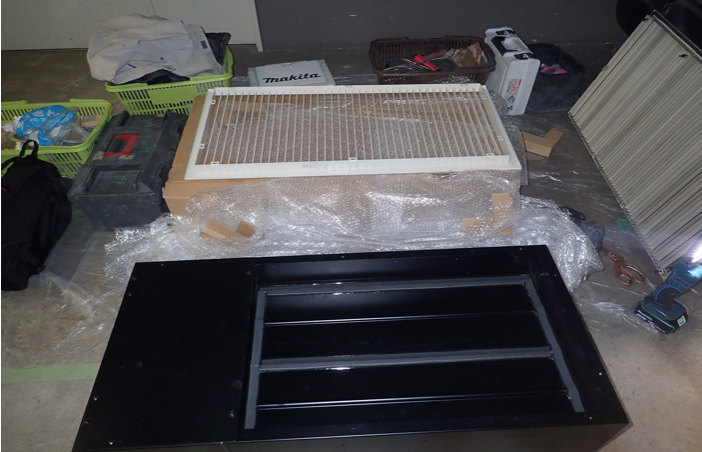

ダクトを全て交換するのが一般的な修理ですが、形状が特殊ということもあり今回は操作性も良いスリットダンパーを使用することにしました。

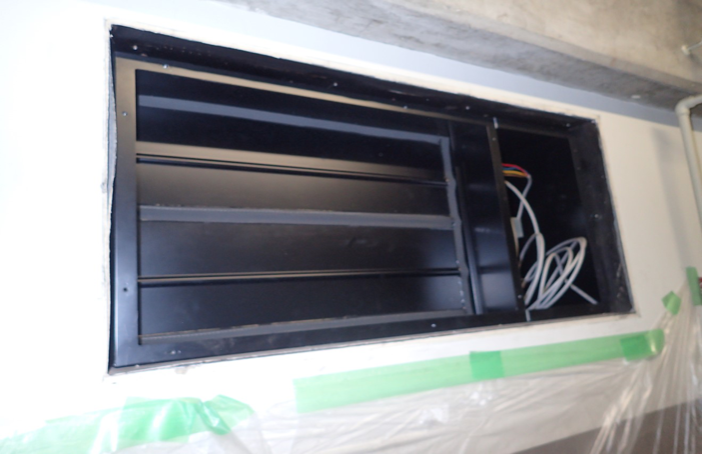

中の羽根をカットすることでひと回り小さいダンパーを設置することに成功。

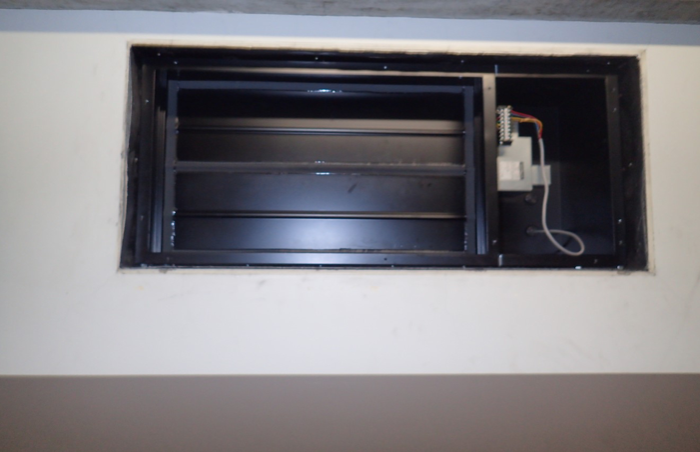

特注のスリットダンパーがキレイに収まりました

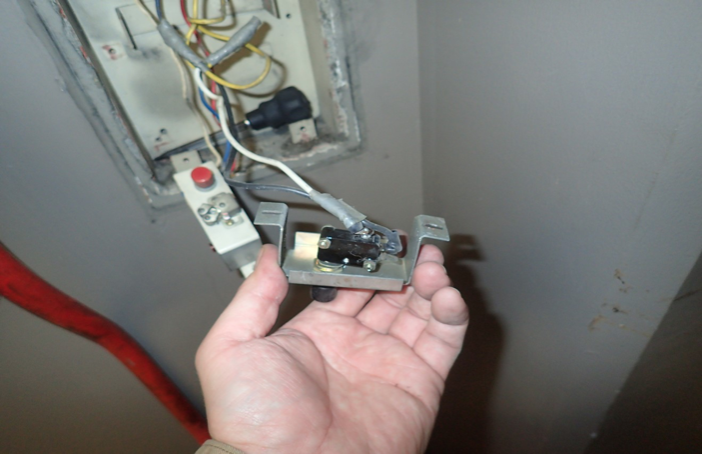

起動スイッチの取り替え中。
配線がやや難解でした。

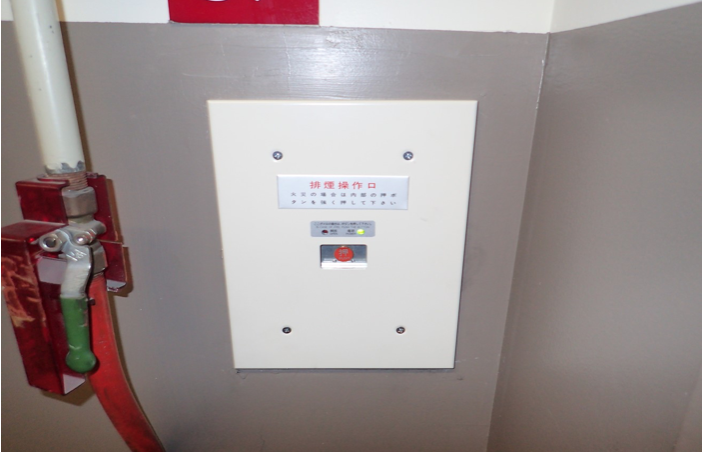

スイッチを取り替えることで簡単に起動と自動復帰ができるようになりました。



取り替え作業終了。

作動試験を実施し、動作良好であることを確認しました。
